Un projet en caniveau à convection naturelle ? – Bien sûr !

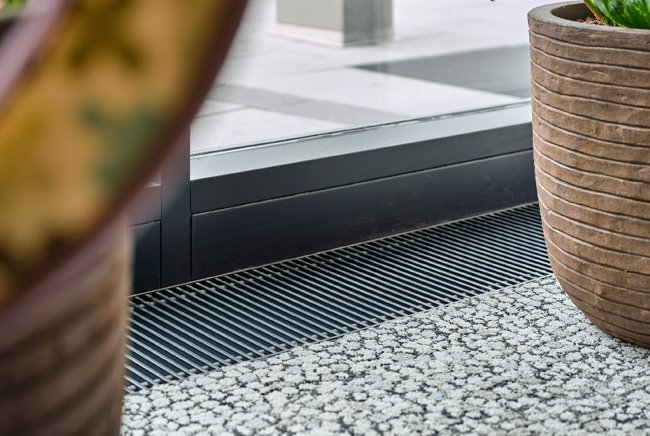

La tendance architecturale des grandes façades vitrées reste intacte. Les pièces traversées par la lumière et la vue dégagée sur l’extérieur sont très appréciées. Pour la climatisation, le défi est de ne pas bloquer cette vue. Les chauffages en caniveau installés devant les fenêtres au ras du sol constituent alors une excellente solution. Des dispositifs de pointe sont disponibles pour le chauffage, le refroidissement et la ventilation, par exemple, le Katherm HK. Mais, pour les exigences moins complexes, des appareils de chauffage existent aussi avec la convection naturelle. Le Katherm NK et l’assistance complète que fournit Kampmann pour la mise en place de projets sont vraiment idéaux pour les concepteurs et les chauffagistes qui souhaitent réunir des expériences sur les projets en caniveau.

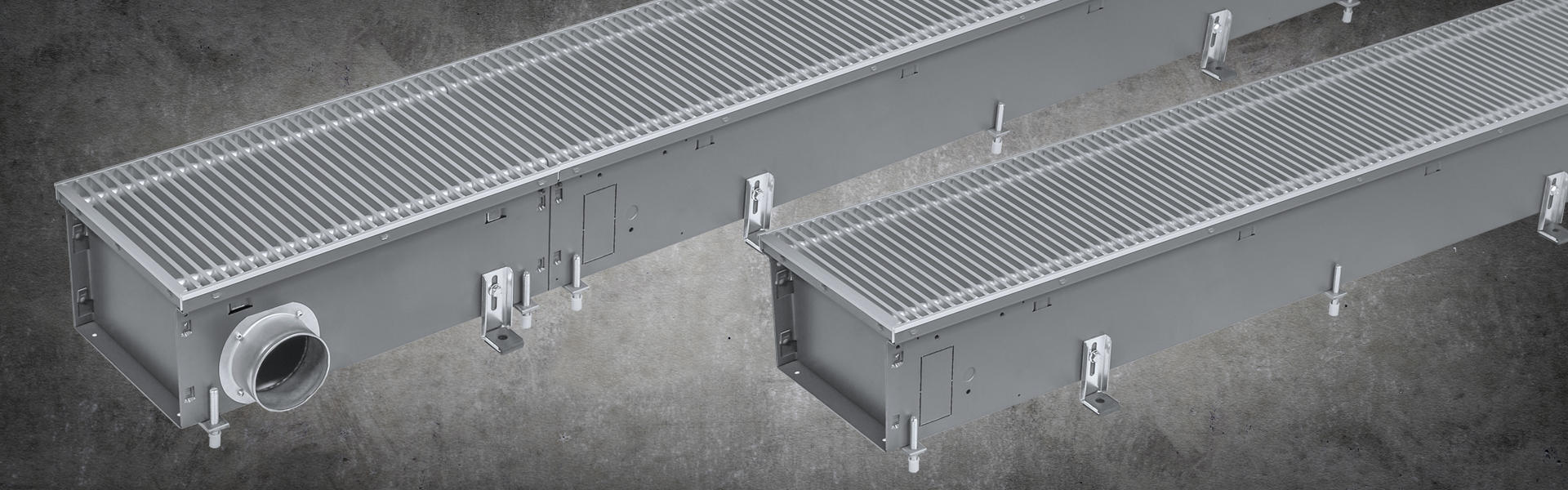

Le Katherm NK sert de base solide à toute la gamme en caniveau de Kampmann. Il est utilisé dans les pièces qui demandent un chauffage relativement statique, par exemple, dans les habitations, les couloirs, les appareils hivernaux, l’industrie hôtelière, les espaces de vente et showrooms ou les lobbys d’hôtel. Il peut être employé pour protéger efficacement contre l’entrée d’air froid au niveau des grandes surfaces vitrées et prévient donc la formation de condensation. Il consomme très peu d’énergie lorsqu’il fonctionne à basse température. De cette façon, les coûts d’exploitation restent durablement bas.

NK : deux lettres synonymes de convection naturelle

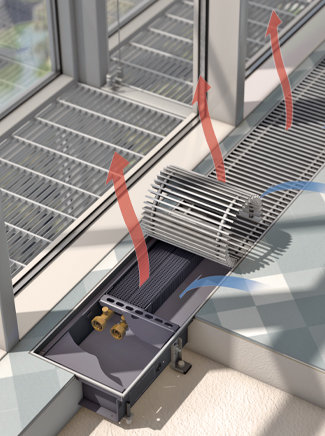

Avec le Katherm NK, nous présentons une variante du Katherm fonctionnant selon le principe de la convection naturelle : de l’air ambiant froid passe devant le convecteur, se réchauffe, puis monte vers le haut. Cela crée un « rouleau » d’air qui garantit un profil de température homogène. Bien sûr, avec de faibles vitesses de sortie d’air et un grand confort. La convection naturelle se passe d’une quelconque assistance par ventilateurs, car les propriétés thermiques de l’air ambiant chauffé sont utilisées de manière optimale. Auquel cas, le nombre réduit de pièces mobiles est synonyme d’un fonctionnement parfaitement silencieux.

Le flux d’air réchauffé contre le flux d’air froid au niveau de l’extérieur ou des fenêtres et prévient donc la formation de condensation sur la façade. En plus de protéger contre l’air froid, il peut aussi prendre en charge la couverture de chaleur résiduelle.

Le Katherm NK simplifie la planification

Le caniveau est disponible en version standard dans cinq largeurs, quatre hauteurs de construction et 22 longueurs. Bien entendu, il est également possible de les fabriquer sur mesure pour toutes les géométries de bâtiment, par exemple, pour les coins angulaires, les architectures incurvées, les encastrements dans les colonnes ou les sabots de façade.

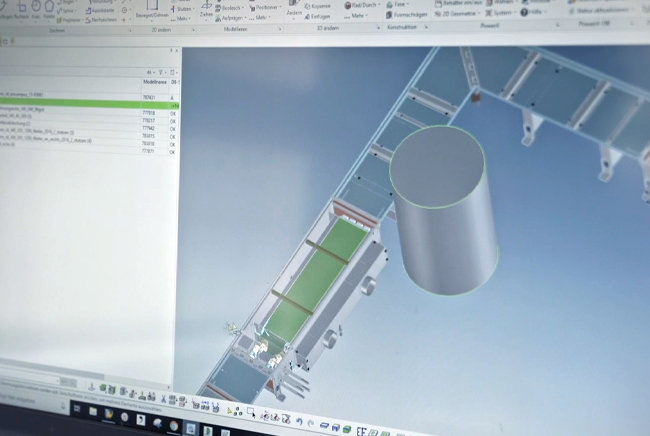

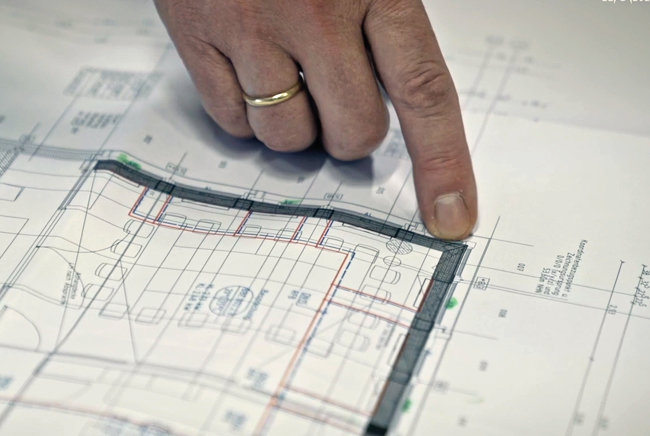

L’ensemble des données de produit nécessaires sont mises à disposition du concepteur ou du chauffagiste. Y compris les données selon le standard BIM et la norme VDI 3805. Kampmann dispose de son propre service de conception pour les projets plus importants, dans lequel les appareils sont conçus sur mesure et intégrés dans les plans du projet de construction. Ainsi, le concepteur est non seulement gagnant sur le plan de la sécurité de planification, mais l’entreprise responsable du montage profite aussi de grands avantages.

Une livraison bien pensée et un montage rapide

Les appareils sont livrés et emballés par étages chez Kampmann, au moyen de processus adaptés. L’inscription apposée sur l’appareil permet de déterminer facilement sa position exacte sur le plan du projet et donc dans le bâtiment.

Les Katherm NK de Kampmann se montent rapidement et simplement, ce qui constitue un gain de temps considérable pour le montage sur le chantier. Des aides au montage et des réglages en hauteur, fournis de série, permettent de procéder efficacement à l’alignement. Le Katherm NK pourvu de raccordements de vannes avec eurocônes est aussi préparé au mieux, de sorte que le temps de montage est raccourci et que des économies sont donc réalisées.

Le Katherm NK en action

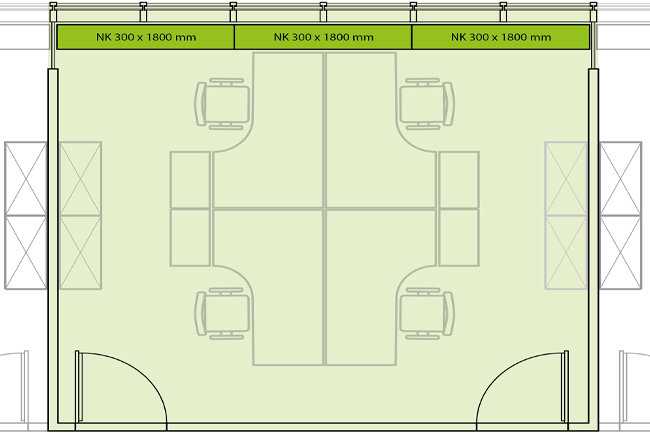

Les chauffages en caniveau sont souvent utilisés dans les bureaux dotés de fenêtres au ras du sol. Cette architecture est par exemple aussi appréciée dans les bâtiments de PME de 300 employés que dans les sièges de grands groupes où travaillent plusieurs milliers d’individus. Les bureaux modernes sont souvent conçus pour quatre postes de travail, ce qui correspond à une surface de base de 26 m². Pour les PME avec une charge calorifique d’environ 1 200 W par bureau, on obtient une charge calorifique totale approximative de 90 kW pour tous les bureaux. Dans cet exemple grossier, le choix peut se porter sur le Katherm NK 300 d’une hauteur de 92 mm. Avec un appareil long de 180 cm, il fournit une puissance calorifique de 400 W maximum pour des températures de chauffage supposées de 60/50/20 °C.

Grâce à la longue expérience de Kampmann avec les projets en caniveau, les partenaires peuvent être conseillés de sorte à bénéficier d’une planification de l’espace aussi flexible que possible. Il n’est donc pas rare que la disposition et le dimensionnement modulaire des chauffages en caniveau soient choisis de façon à ce que les tailles des bureaux puissent être modifiées ultérieurement. Le concept de climatisation prend déjà en compte le fait que les cloisons légères peuvent être décalées ou supprimées.

À cela s’ajoute souvent un foyer traversé par la lumière. Par exemple, pour une pièce de 260 m² et une façade entièrement vitrée de 26 m, il est tout indiqué de recourir à 18 unités du Katherm NK 300 d’une hauteur de 150 mm et d’une longueur de 160 cm pour évacuer la charge calorifique approximative d’environ 10,8 kW.

Toutes les variantes du produit sont disponibles ici

Facilité de régulation : possibilité d’amener de l’air

Le système en caniveau est régulé par un thermostat minuterie et un thermostat d’ambiance combinés ainsi que les vannes préréglables avec servomoteur. Le thermostat permet de régler la température ambiante voulue. Si celle-ci tombe en dessous de la valeur réglée, le servomoteur thermoélectrique ouvre la vanne hydraulique. Les vannes de thermostat peuvent être réglées en usine.

Le module d’air frais Katherm ZL permet de diffuser de l’air amené dans les pièces. La coulisse intégrée aux modules d’air frais permet de réguler le débit d’air sur site. Différentes tailles et différents formats de raccords sont disponibles pour les diverses dimensions de l’appareil.
